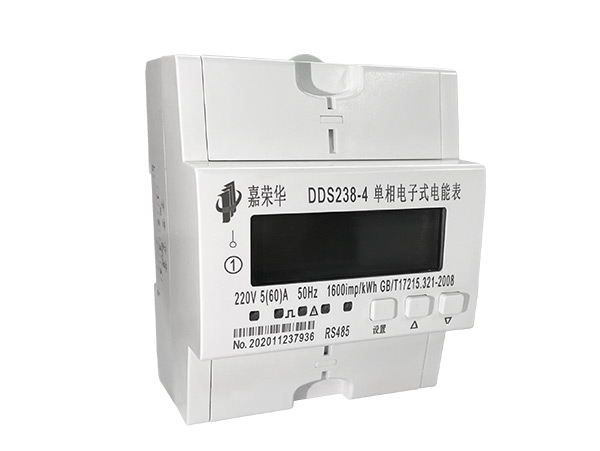

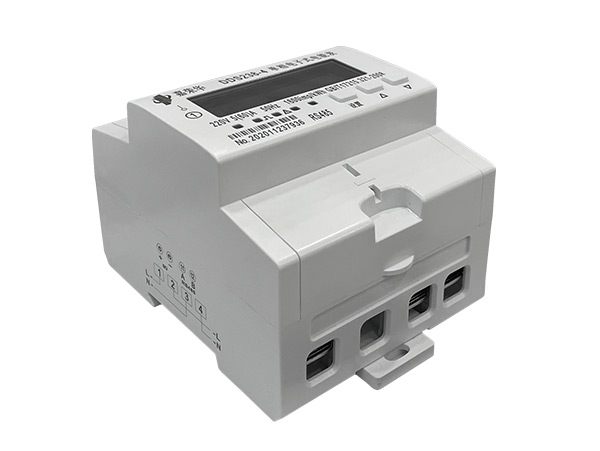

1.產品介紹

單相智能電能表采用專用大規模集成電路，具有防竊電、高準確度、高過載、功耗小、重量輕等特點。可供計量參比頻率為50Hz 或60Hz的單相交流有功電能， RS485通訊。

電能表供固定安裝在室內使用，使用環境溫度為-25℃~+70℃，相對溫度不超過80%。

本表可以直接準確測量總有功電量，實時電流、電壓、有功功率、功率因數、頻率，同時它具有RS485通訊功能，可實現遠程抄表和遠程控制，通訊規約支持DL/T645-2007<多功能表通信規約>;

全部性能指標符合DL/T614<多功能電能表>的要求或MODBUS-RTU通訊規約

2.主要技術參數

2.1規格

另外，可根據用戶需要制成各種規格的電能表。

2.2主要技術性能

2.2.1基本誤差

Ib為參比電流、Imax為大電流

2.2.2起動

電流表在參比電壓，參比頻率及功率因數為1的條件下，當負載電流為0.4%(1級)

或0.5%(2級)基本電流時工作指示燈能連續閃爍。

2.2.3潛動

電能表具有防潛邏輯電路，當電流線路無電流、施加115%參比電壓時，在啟動

電流下產生一個脈沖的十倍時間內測時輸出不會產生多于一個的脈沖。

2.2.4 工作原理

2.2.4 電氣參數

3.特點

3.1具有RS485數據遠傳，支持DL/T645-2007或MODBUS-RTU協議。

3.2具有脈沖信號輸出端子，用戶可根據需要接出。

3.3 具備觸控按鈕輪顯功能，長按按鈕5秒隨時可以去除間隔電量功能

3.4 遠程拉合閘功能

4.安裝與使用

4.1電能表應安裝在室內，安裝電能表的底板應固定安裝在堅固耐火的墻上，建議安裝高度

為1.8米左右。

4.2電能表應按照接線盒該上的接線圖進行接線，盡量用銅線或銅接頭引入。

4.3在雷雨較多的地方使用電能表應采取措施。

4.4電能表窗口示意圖
